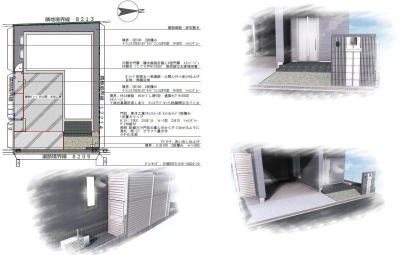

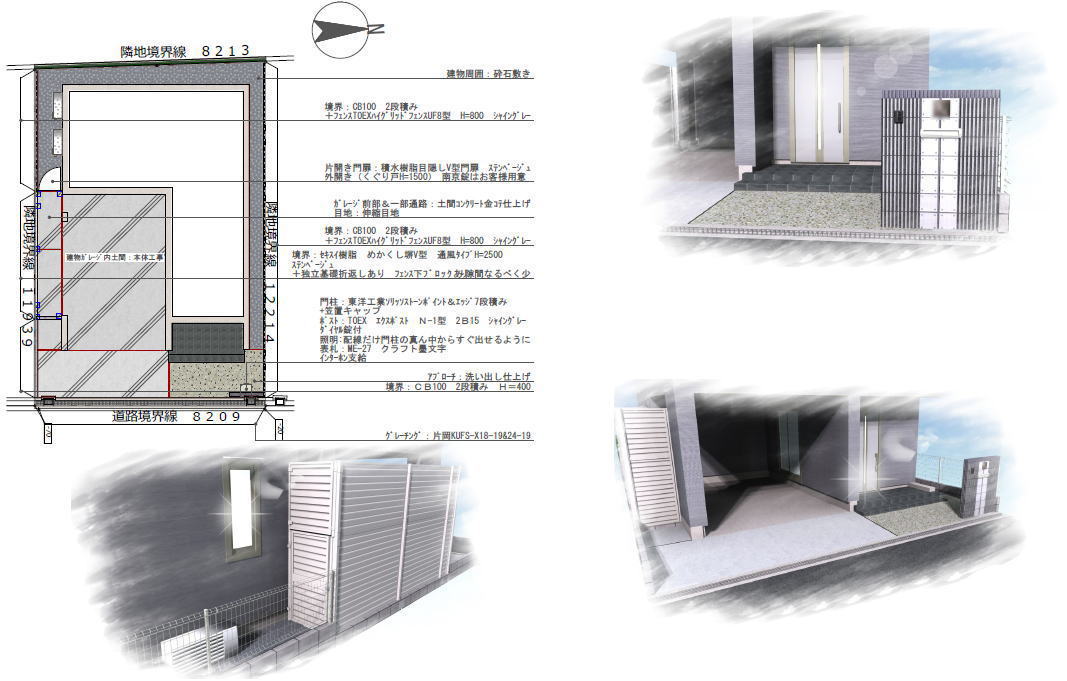

● 図面 ●
関連ページはこちら |
|
大阪府大阪市U様邸で新築外構工事を行います

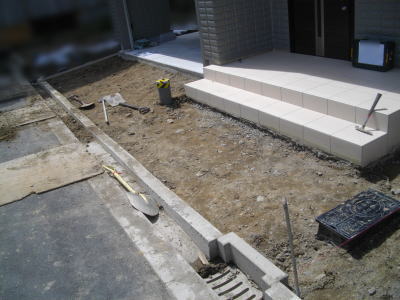

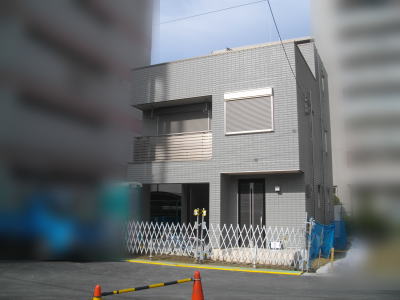

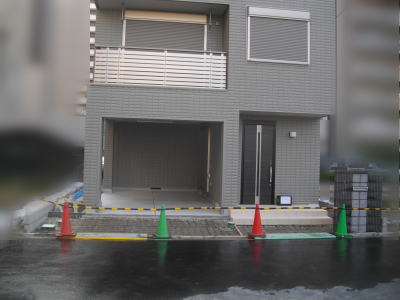

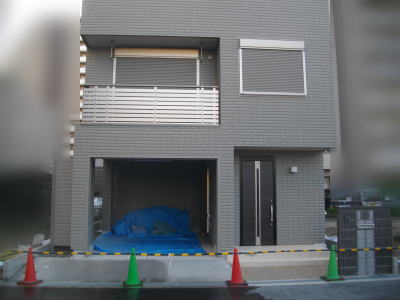

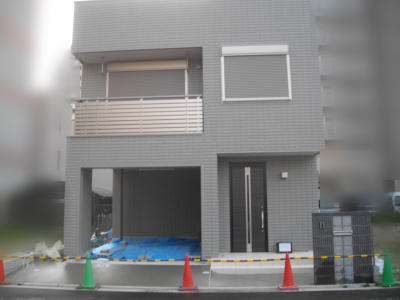

写真は施工前です |
|
トップ > 施工例 > 施工日誌 > 2012/4 大阪府大阪市U様邸
関連ページ:外構・エクステリア |
4/21 スキトリ工事・ブロック積み |
アプローチ・ガレージ |
|

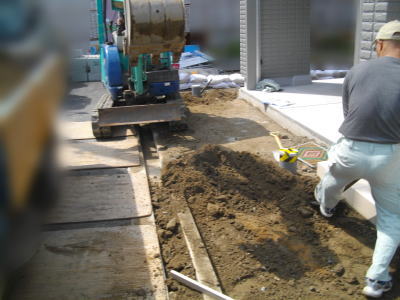

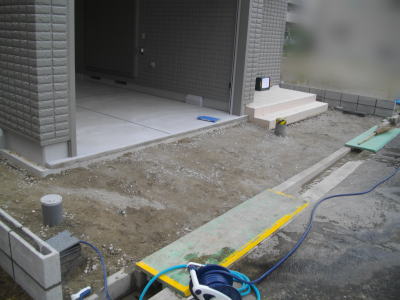

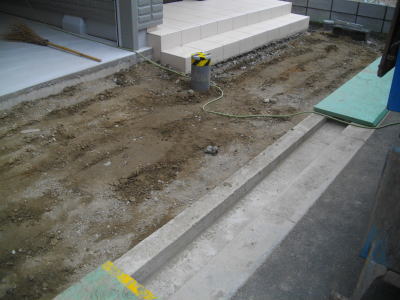

アプローチ・ガレージの土を漉き取り、土を均しました |
|

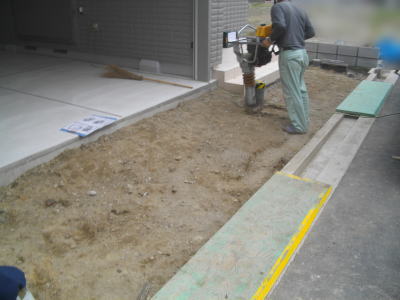

漉き取った後タンピングランマーで転圧し、締め固めます |
|

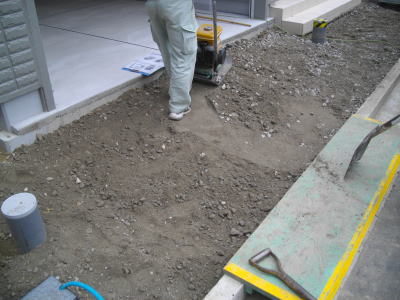

砕石を敷きプレートランマーで転圧、砕石を締め固め均します |
|

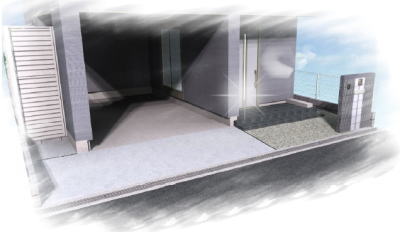

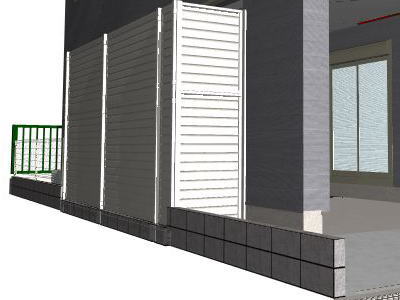

アプローチ・ガレージの完成図面です |
|
|
北側境界沿い |
|

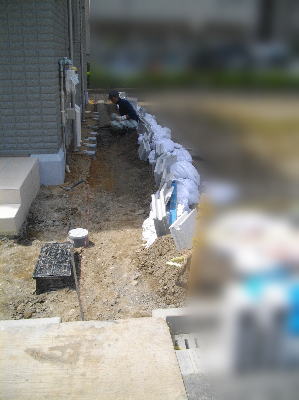

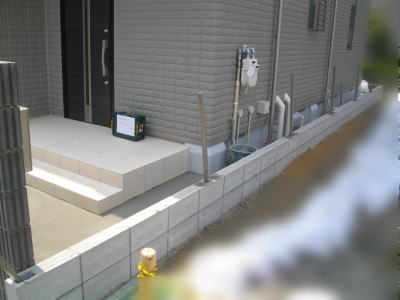

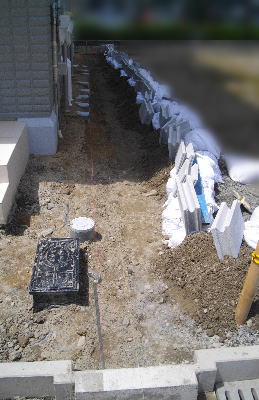

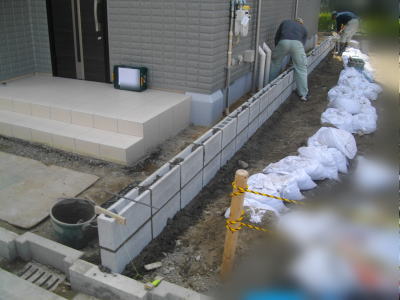

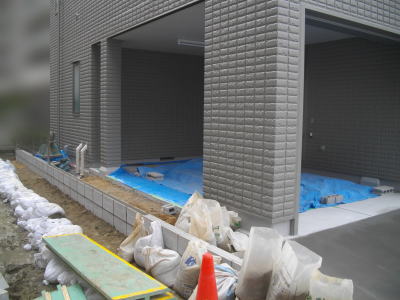

北側境界沿いにブロックを積むため、整地し転圧後
基礎を打設していきます |
|
コンクリートブロックを二段積みます
ブロックは鉄筋を入れ補強します

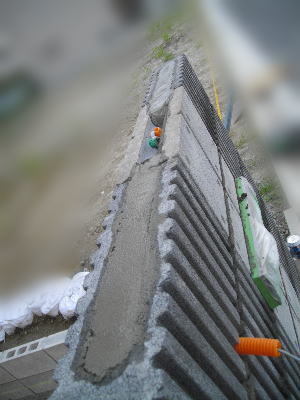

ブロックの天端をモルタル金コテ仕上げにしました |
|
後日フェンスを設置する予定です |
|
|
南側境界沿い |
|
南側境界沿いの一部にコンクリートブロックを二段積みました
後日ブロックを積んでいない部分に目隠しフェンスと門扉を設置する予定です
また後部のコンクリートブロックにフェンスを設置します |
|
本日はここまでです |
|
トップ > 施工例 > 施工日誌 > 2012/4 大阪府大阪市U様邸
関連ページ:外構・エクステリア |
4/23 ブロック積み・砕石敷き・伸縮目地設置・ワイヤーメッシュ |
南側境界沿い |
|
ブロックの天端をモルタル金コテ仕上げにしました
建物・ブロック間の通路とガレージ前部の間にクラック対策として伸縮目地を設置しました |
|
フェンスを設置する部分に独立基礎を仮で設置しました
フェンス本体が配達されてから設置します |
|
|
建物周囲 |
|

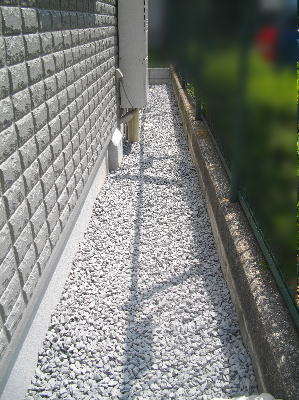

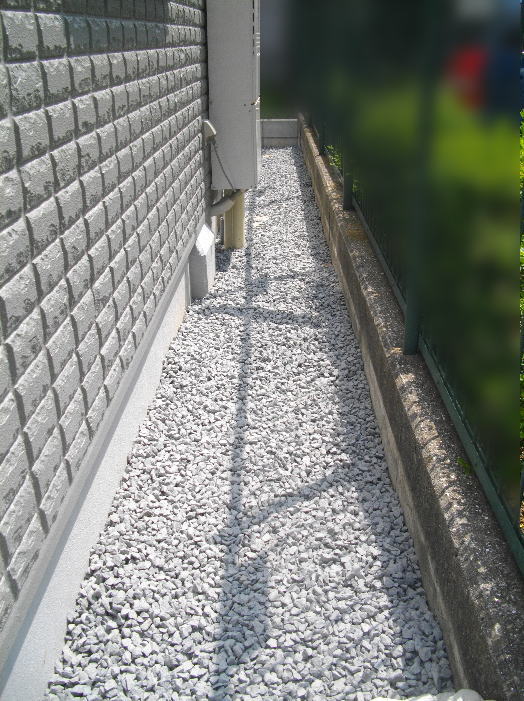

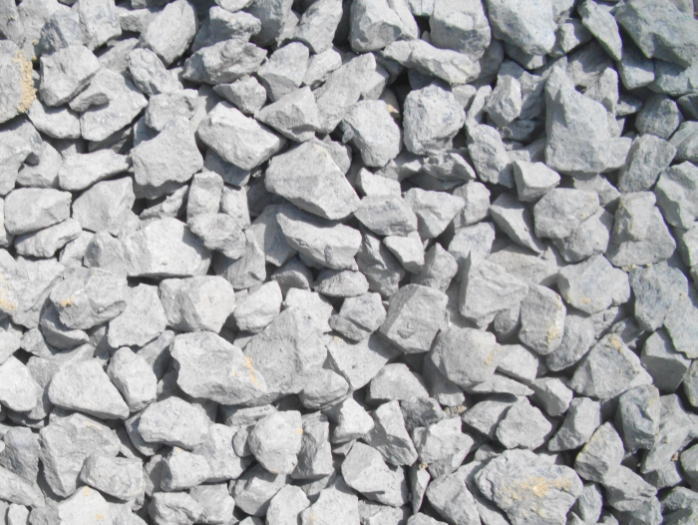

建物周囲を砕石敷きにしました |
|
|
門まわり |
|
門柱としてブロックを積んでいきます |
|

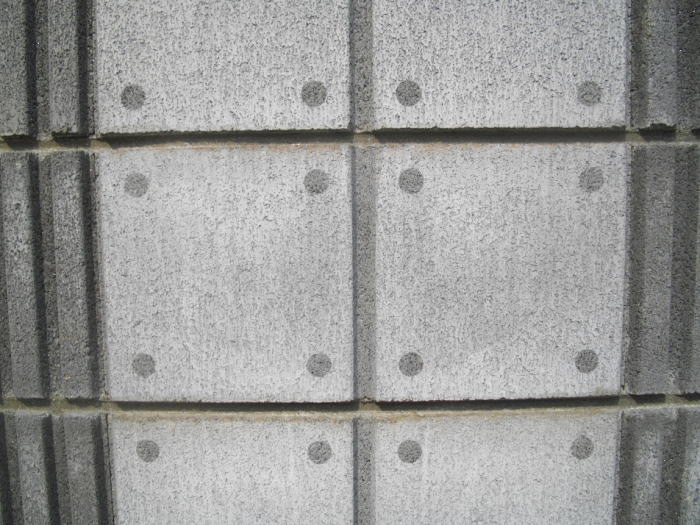

使用したのは東洋工業(TOYO)さんのモダンディティールなブロック
シャープなエッジとグレイトーンのカラーリングなソリッドストーンエッジ/ダークグレー
打ちっ放しコンクリートの質感を表現したソリッドストーンポイント/スタイリッシュホワイト
|
|
ブロック7段積んで天端に笠置を積みました
ブロックは鉄筋を縦・横に入れて補強してあります
笠置はグレイ調のソリッドストーシリーズにマッチする黒色の笠置
ソリッドストーンキャップ/ブラックです
笠置は一枚後日積む予定です
|
|

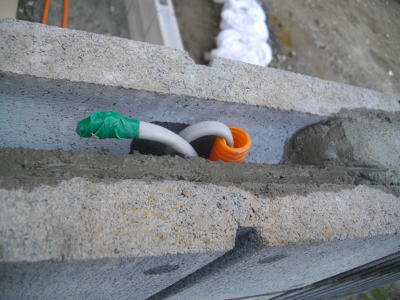

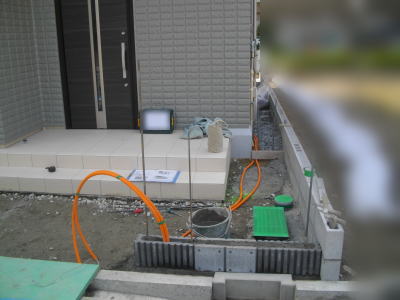

ブロック7段目を積んだ際、将来照明を設置することを考慮して
真ん中に電気の線を入れています |
|

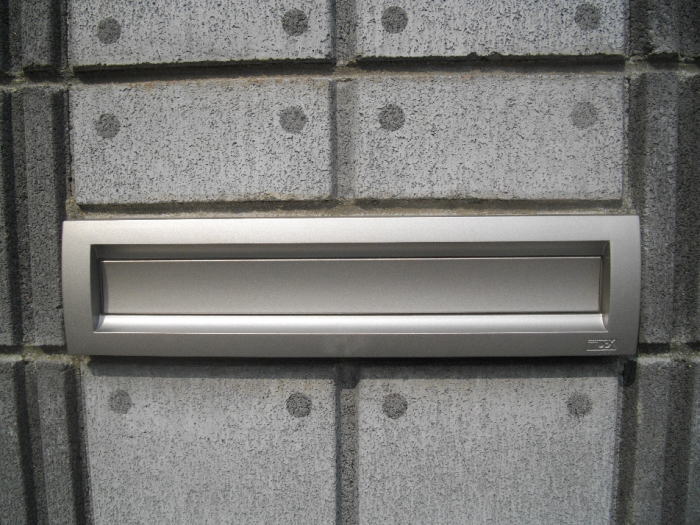

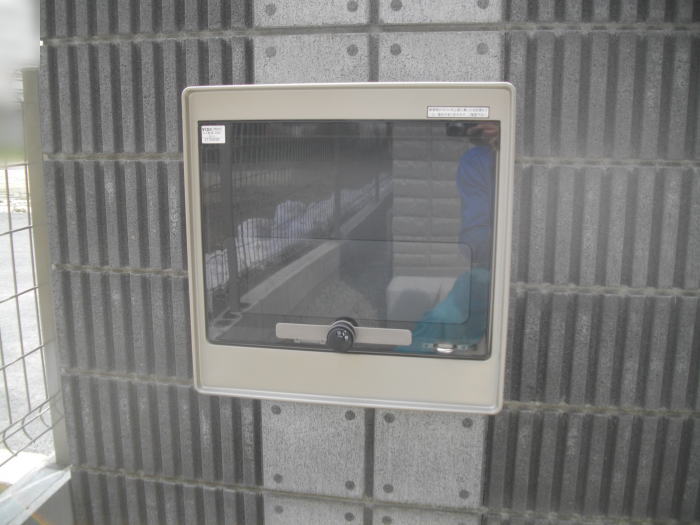

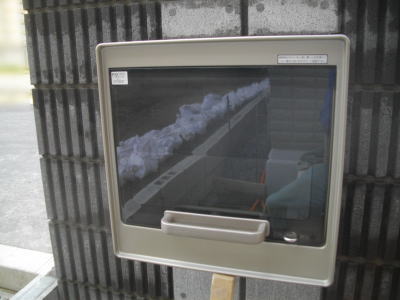

ポストはリクシル(TOEX)さんのエクスポスト口金タイプS-1型2B-15/シャイングレーです
前入れ後ろ出し仕様となっております
後日ダイヤル錠を設置します |
|

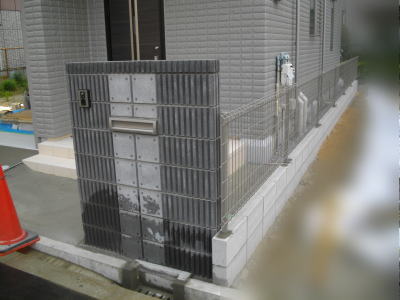

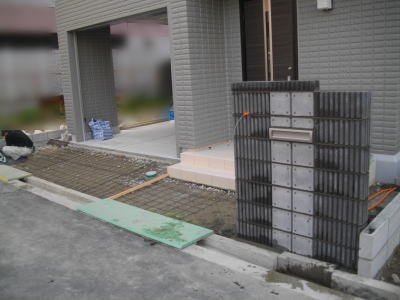

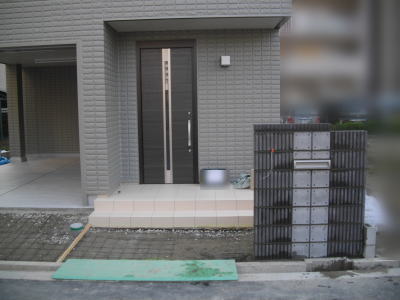

門柱がほぼ完成しました |
|
|
|

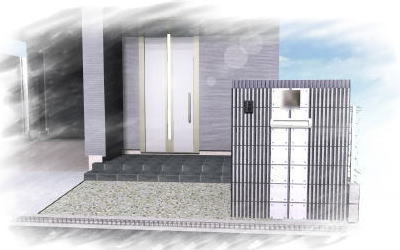

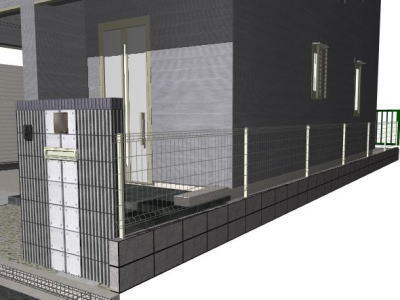

門まわり・アプローチの完成図面です |
|
|
ガレージ・アプローチ |
|

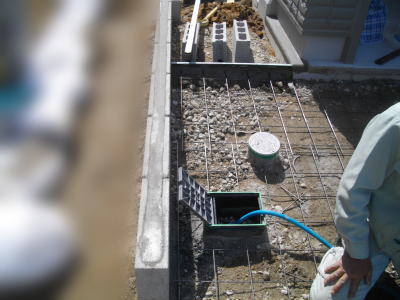

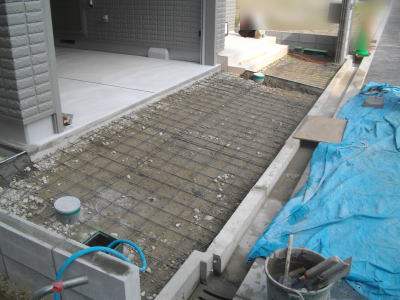

ガレージ・アプローチにワイヤーメッシュを敷きました
後日ガレージ前部・アプローチの間に伸縮目地を設置し、
ガレージ前部に土間コンクリートを打設し、アプローチに洗い出しの下地を打設する予定です |
|
本日はここまでです |
|
トップ > 施工例 > 施工日誌 > 2012/4 大阪府大阪市U様邸
関連ページ:外構・エクステリア |
4/24 土間コンクリート打設・フェンス設置 |
ガレージ・アプローチ |
|
ガレージ・アプローチの間に伸縮目地を設置しました |
|

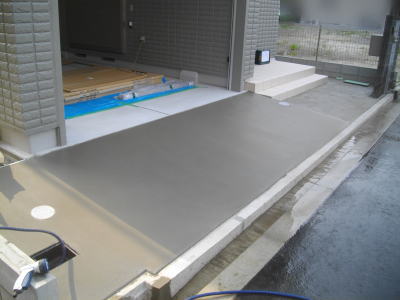

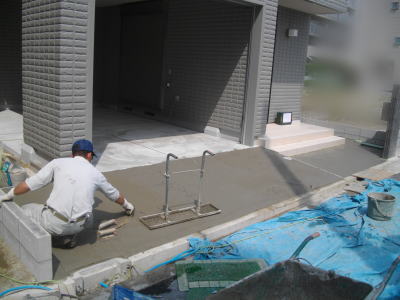

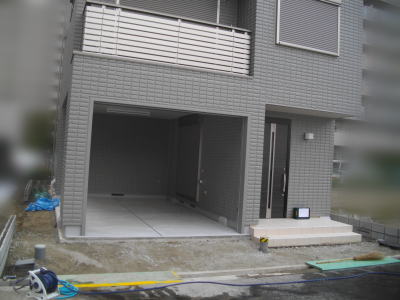

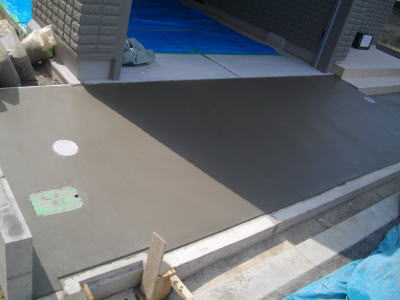

ガレージ・アプローチに土間コンクリートを打設 |
|
ガレージは金コテ仕上げにしました
アプローチは洗い出しの下地です |
|
|
|
北側境界沿い |
|

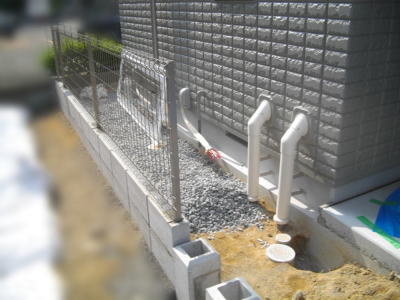

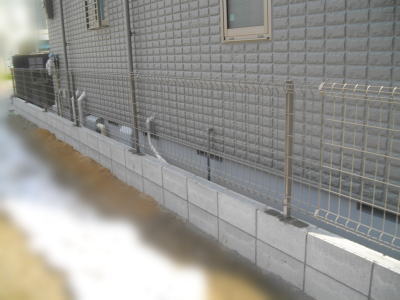

境界沿いのブロックにフェンスを設置していきます |
|

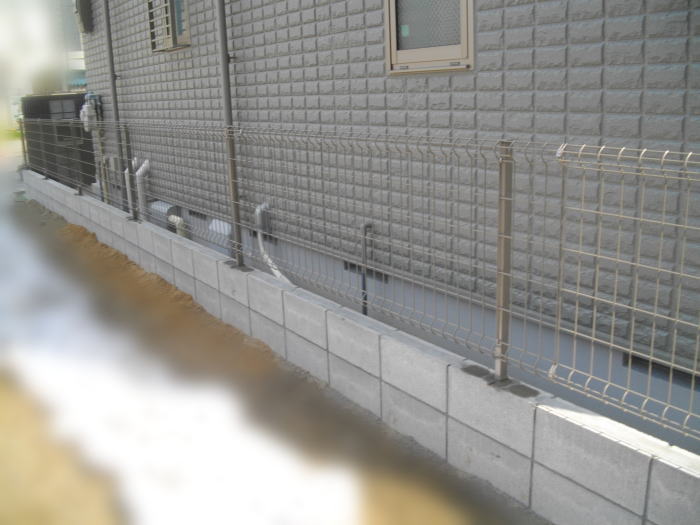

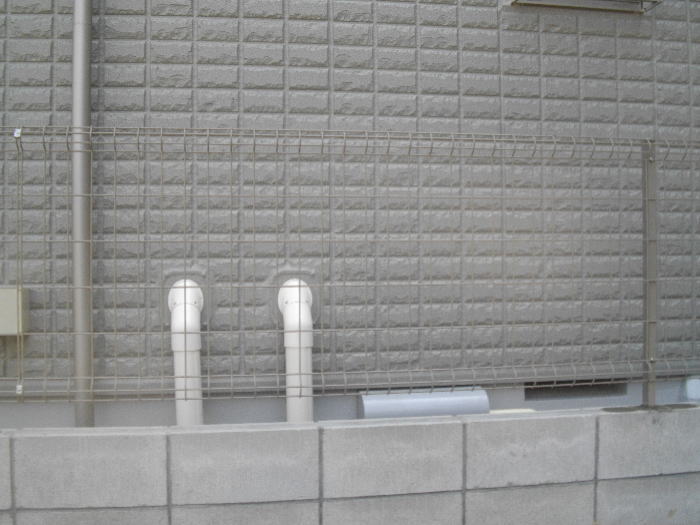

フェンスを設置しました |
|

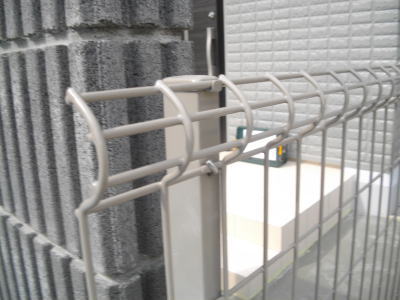

使用したスチールメッシュフェンスはリクシル(TOEX)さんの
ハイグリッドフェンスUF8型/シャイングレー H=800 |
|

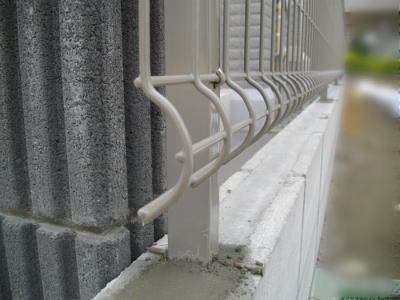

上部・下部形状は半円状で上部は横桟が二本、下部が一本となっています |
|
|
|
門まわり |
|

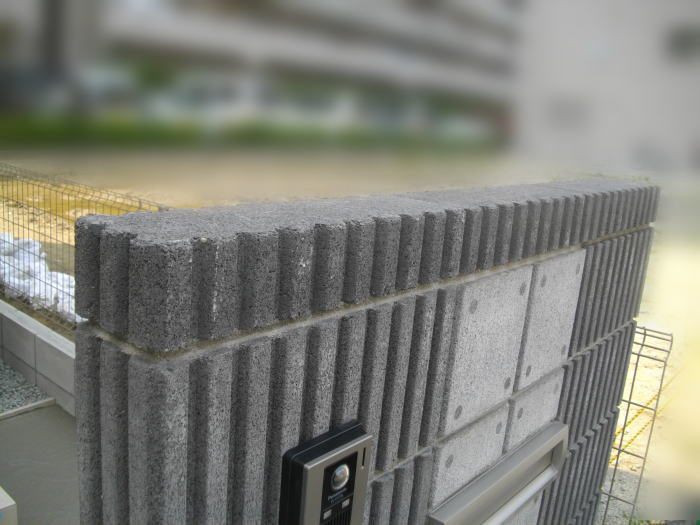

門柱の笠置を積みました |
|

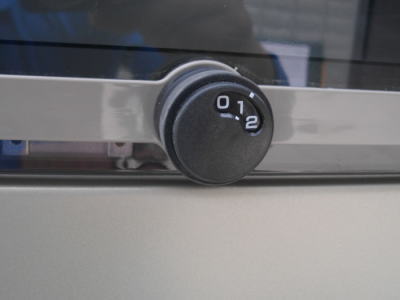

ポストにダイヤル錠を設置しました |
|
インターフォンを設置しました
後日表札を設置する予定です |
|
|
|
南側境界沿い |
|
南側境界沿いの西側ブロックにフェンスを設置しました
北側のブロックで使用したスチールメッシュフェンスと同様です |
|
|
本日はここまで |
|
トップ > 施工例 > 施工日誌 > 2012/4 大阪府大阪市U様邸
関連ページ:外構・エクステリア |
4/25 洗い出し・ブロック積み・グレーチング設置 |
門まわり・アプローチ |
|

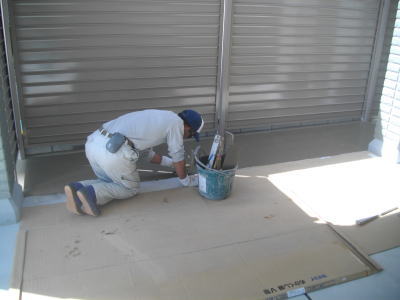

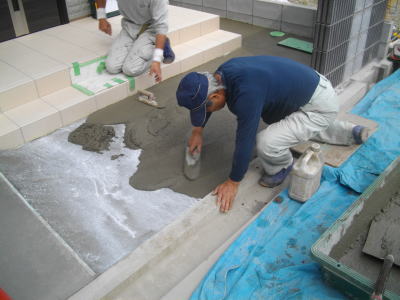

洗い出しの下地に接着剤を塗り、モルタルで下塗りしたあと
砂美・モルタルを塗っていきます |
|

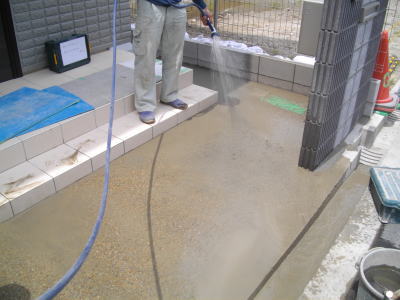

何度か散水を行って洗っていきます |
|

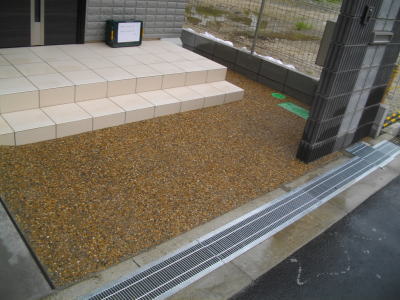

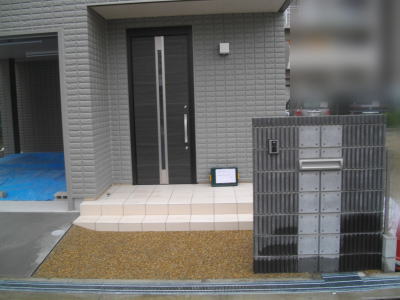

砂美洗い出しが完了しました |
|
|
|
アプローチ・ガレージ |
|

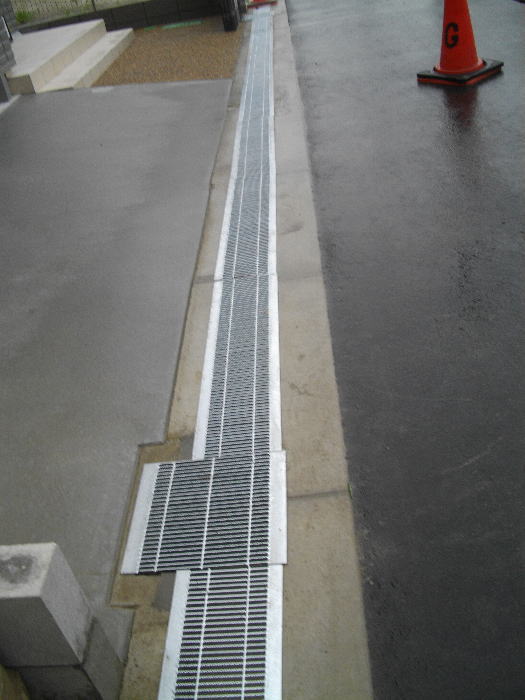

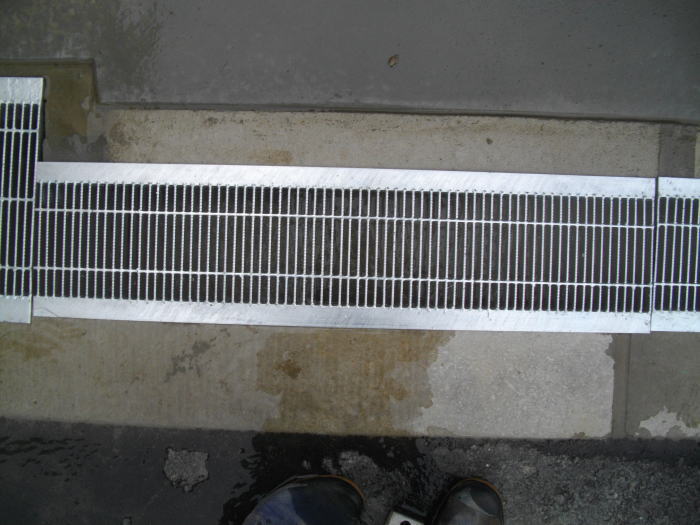

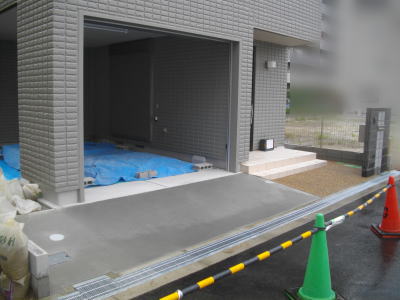

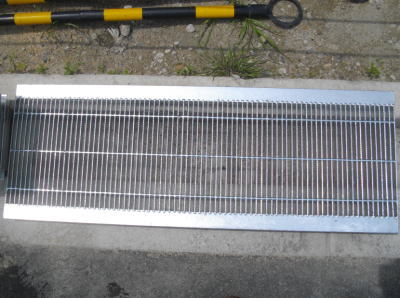

ガレージ・アプローチの側溝にグレーチングを設置しました
片岡産業さんのスチールグレーチングU字溝用細目みぞぶた(ノンスリップ) KUFS-X18-19です |
|

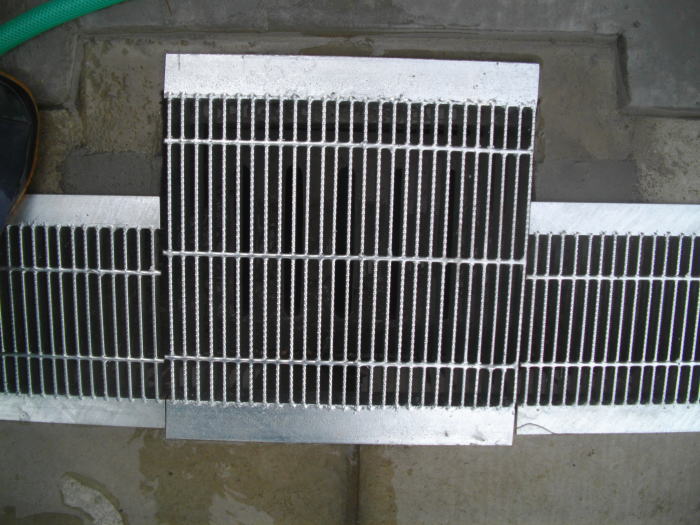

排水溝にはスチールグレーチングU字溝用細目みぞぶた(ノンスリップ)KUFS-X30-25を
カットしてして使用しました

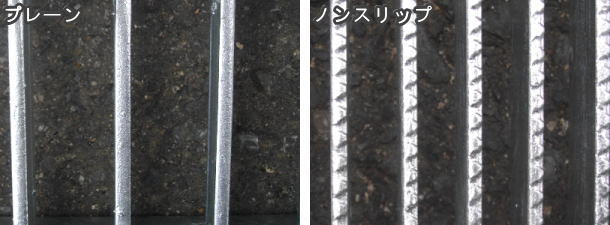

どちらのグレーチングも滑りにくいようにノンスリップ仕様となっています |
|
|
|
南側境界沿い |
|
施工内容を一部変更しブロックを積んでその内側にフェンスの柱を設置することになりました

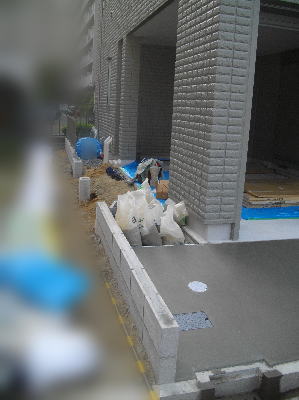

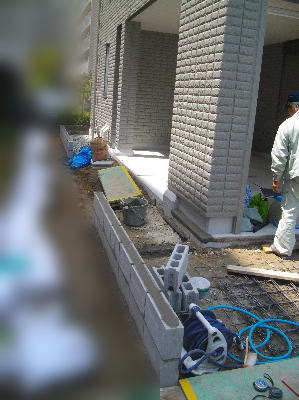

中央にコンクリートブロックを二段積み、天端をモルタル金コテ仕上げにしました
ブロックは鉄筋を入れて補強してあります |
|
|
本日はここまで |
|
トップ > 施工例 > 施工日誌 > 2012/4 大阪府大阪市U様邸
関連ページ:外構・エクステリア |
4/27 フェンス設置 |
南側境界沿い |
|

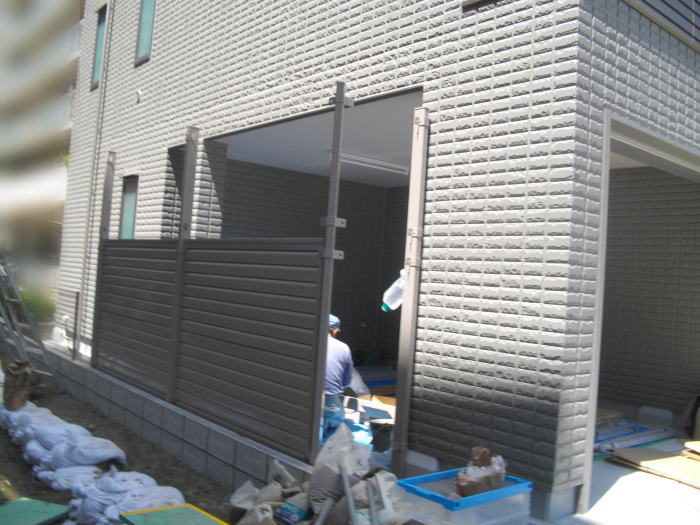

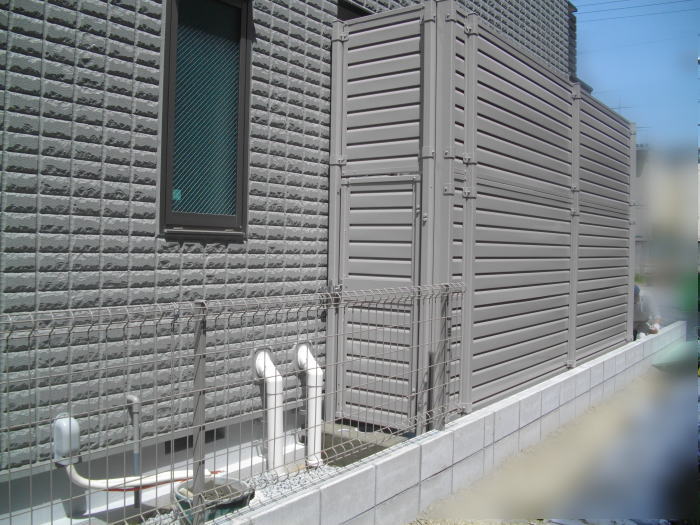

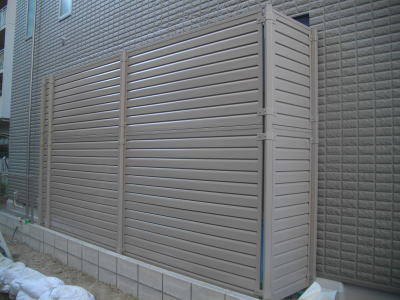

シャッター付きの車庫を閉鎖するため目隠しフェンスを設置します
柱を設置し、フェンスパネルをつけていきます |
|

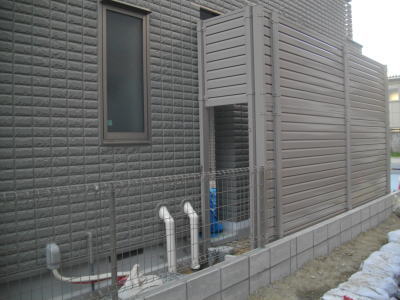

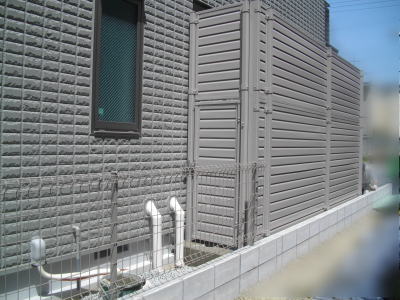

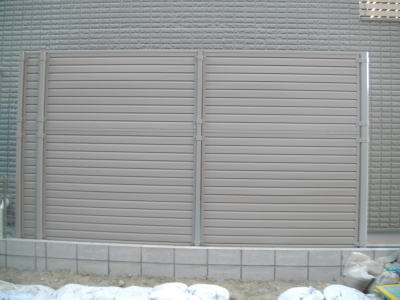

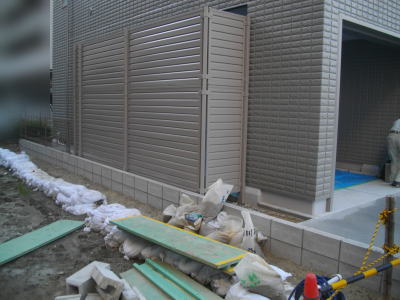

裏の門扉以外のパネルを設置しました |
|

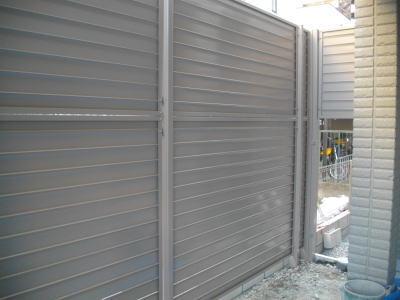

使用したフェンスは積水樹脂さんのめかくし塀V型 通風タイプ/ステンベージュ H=2500
ルーバー状のめかくしパネルで視線を遮り、通風性を確保したフェンスで
二重防食塗装がされ永く美観を保つことができます
昨年の関西エクステリアフェアで展示されていた商品です |
|

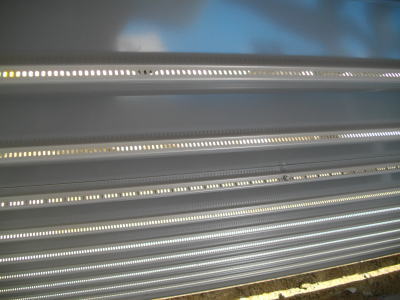

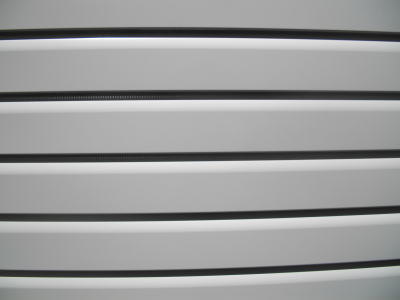

通風用の穴はお子様が指を挟まないよう小さくなっております |
|

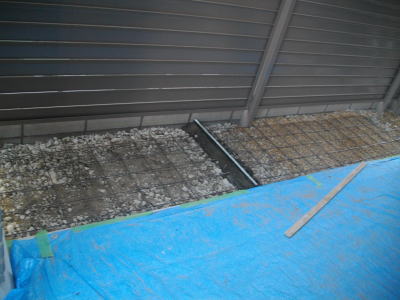

フェンス内に土間コンクリートを打設するため、下地調整・転圧を行い
伸縮目地を設置しました |
|
目隠しフェンスとスチールメッシュフェンスの隙間をなくし、

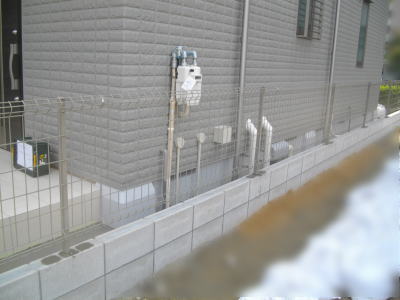

メッシュフェンスをすべて設置しました |
|
|
門まわり・アプローチ |
|
門柱に表札を設置しました
美濃クラフトさんのステンレスシリーズ スタンダードタイプ ME-27です
|
|
本日はここまで |
|
トップ > 施工例 > 施工日誌 > 2012/4 大阪府大阪市U様邸
関連ページ:外構・エクステリア |
4/28 工事完了 |
ガレージ |
|

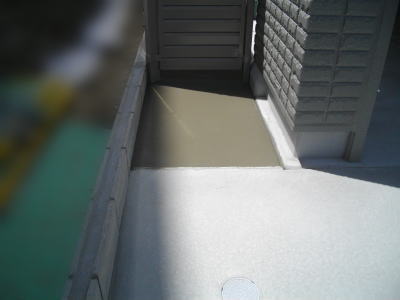

目隠しフェンスの中・前を土間コンクリート打設しました |
|

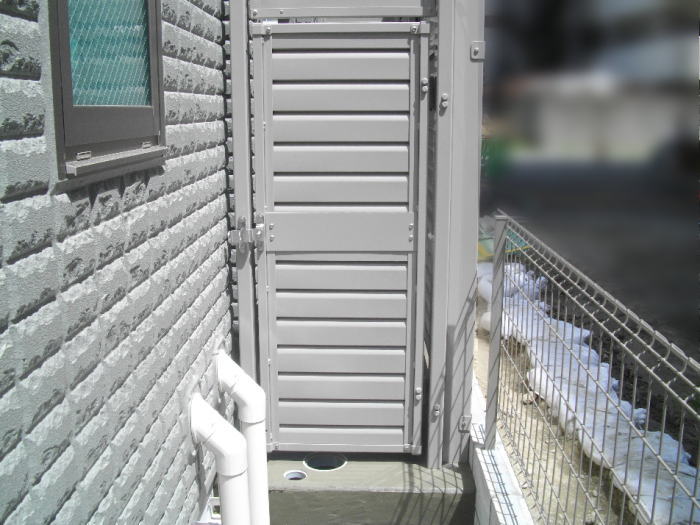

ガレージから家の周囲の敷地に移動できるよう内開きの門扉を設置しました
めかくしV型門扉/ステンベージュです
|
|

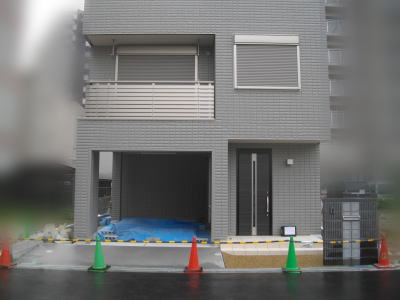

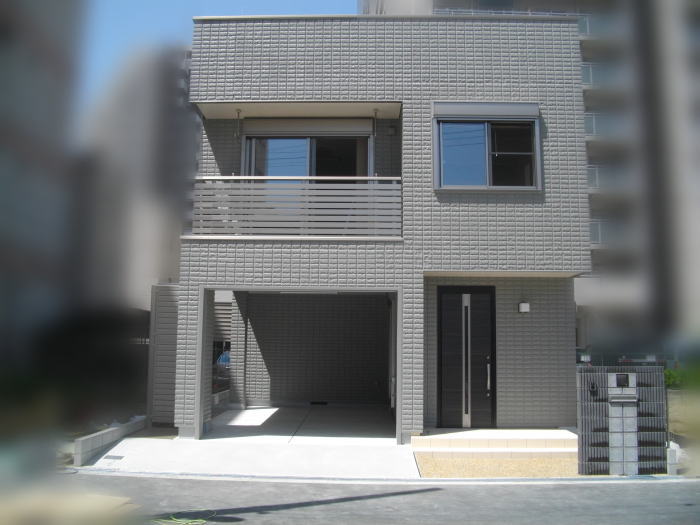

工事が完了しました |
|
|
